Naatriumhüpokloriti või elektrokeemilise veetöötluse kasutamisel jälgib energiakasutust hoone juhtkond. Elementide pinge vähendamine jõudlust mõjutamata on tehniline väljakutse, kuna elektrolüütilise reaktsiooni pinge mõjutab tegevuskulusid. Täiustatud katalüütilise liidese disaintitaananoodi varrastehnoloogia võib selle pika{0}}probleemi lahendada.
Elektrolüütilised reovee- ja basseinide desinfitseerimissüsteemid vajavad pidevat ja tõhusat tööd. Grafiit- ja roostevabast terasest elektroodid lagunevad äärmusliku oksüdatsiooni korral, mistõttu on vaja regulaarset asendamist ja muutuvat jõudlust. Kloori eralduvate katalüütiliste katete puhul on titaananoodi vardad oma korrosioonikindluse ja mehaanilise stabiilsuse tõttu tööstusstandardiks.
Titaansubstraadi-elektrolüütide katalüüs on elektrokeemiliselt maagiline. Barjäärikihid vähendavad elektrienergiat -keemilise oksüdatsiooni{3}}võimsuse efektiivsuseni. Hiljuti avastatud kattekoostised ja pinnatöötlus on seda üliolulist kontakti parandanud, vähendades pinget 15–30% võrreldes traditsiooniliste elektroodide konstruktsioonidega. Liidese täiustuste tundmine paljastab titaananoodi varraste süsteemide teaduslikud ja praktilised eelised.
Titaananoodi varras
1.Spetsifikatsioon
Üldised kujundid: plaat, varras, võrk, toru või kohandamine
Kate: IrO2-Ta2O5, Ru-Ir, Pt klassikaline valem või kohandamine
Elektrokeemiline reaktsioon: hapniku/kloori/vesiniku eraldumise reaktsioon
Sisekood: NAVI-1-011
Kaubamärk: NAVI Titanium®
Põhimaterjal: puhas titaan Gr1
NAVI täpsemad valdkonnad: PEM, PCB, reoveepuhastus jne.
2.Ostujuhend
(1) Protsess
NAVI Titanium (alates 2008. aastast) saab töödelda vastavalt teie kujundusjoonistele
(2) Tasuta proov
NAVI Titanium tarnib tasuta näidis üldiste spetsifikatsioonide jaoks
(3) Tehnoloogiline tugi
Professionaalne -ühe teenuse eest-, disain tasuta. Tere tulemast meiega ühendust võtma
Kuidas titaananoodi varda katalüütilise liidese tehnoloogia elemendi pinget vähendab?
Elektrolüütilistes süsteemides on elemendi pinge kolm osa: termodünaamiline potentsiaal, aktiveerimise ülepotentsiaal ja oomilise takistuse kaod. Te ei saa muuta kloori tekitamise termodünaamilist miinimumpinget, kuid saate oluliselt alandada aktiveerimise ülepotentsiaali, mis on elektroodide pinnal reaktsioonide käivitamiseks vajalik lisaenergia. Seda saab teha katalüütilise liidese õigesti kujundamisega.
Aktiveerimise ülepotentsiaal tekib siis, kui elektronid peavad liikuma elektroodi pinnalt lahuses olevate kloriidioonide poole. Ilma hea katalüsaatorita vajab see elektronide liikumine palju lisaenergiat. Titaananoodi vardale -läbimõeldud-katalüütiline kiht moodustab aktiivsed kohad, kus kloriidiioonid saavad kergesti kinnituda, loobuda oma elektronidest ja muutuda kloorigaasiks. Aktiveerimisenergia barjäär on otseselt seotud nende aktiivsete kohtade arvu, nende leviku ja elektriliste omadustega.
Kuidas väärismetallide oksiidid alandavad energiatõkkeid
Kaasaegsetes titaananoodi varraste katetes kasutatakse katalüsaatoritena ruteeniumoksiidi ja iriidiumoksiidi. Spetsiaalsed elektroonilised arhitektuurid lihtsustavad kloori eraldumist. Segametalloksiidkatted (MMO) edastavad energiat nagu metallid, kuid on kloriidi tingimustes korrosioonile vastupidavad. Ruteeniumoksiidil on madal kloori eraldumise ülepotentsiaal, kuna see võib toota stabiilseid vahepealseid kloori-hapnikuliike.
Katalüütiline mehhanism koosneb mitmest etapist. Esmalt kleepuvad oksiidi külge elektrolüüdi kloriidioonid. Oksiid eemaldab elektronid, tekitades klooriradikaale. Pind vabastab nende radikaalide ühinemisel molekulaarse kloori. Iga samm nõuab elektrilist koostoimet. Katalüsaator maksimeerib neid koostoimeid, et minimeerida energiatarbimist. Elektrokeemia laboriuuring näitab, et ruteeniumi ja iriidiumi katted vähendavad kloori eraldumise ülepotentsiaali 200–400 millivoldi võrra, võrreldes lihtsamate katetega stabiilsemate anoodidega.
Lisaks katalüütilisele aktiivsusele avaldab elemendi pingele suurt mõju koht, kus titaansubstraat ja oksiidkate kohtuvad. Kui nakkumine või katvus ei ole piisav, tekib kontakttakistus, mis kaotab energiat soojusena, selle asemel et tekitada kasulikku keemiat. Täiustatud eeltöötlusmeetodid, nagu kontrollitud söövitamine, termiline oksüdatsioon ja plasma modifitseerimine, loovad titaansubstraadile väikesed pinnaelemendid, mis sobivad mehaaniliselt kokku kantavate katetega.
Titaani ja oksiidi vaheline kontakt muudab ka seda, kui hästi elektronid saavad voolata. Looduslikult puhas titaan moodustab oksiidikihi, mis ei kanna elektrit, vaid pigem isoleerib. See mitteaktiivne kiht võetakse maha või vahetatakse, kui aluspind on korralikult ette valmistatud. See loob otsese metallikontakti põhititaani ja katalüütilise oksiidkatte vahel. See sujuv elektritee vabaneb takistusest, mis tavaliselt tõstaks pinget ja tekitaks heitsoojust.
Titaananoodi varda katalüütilise katte disain tagab parema kloori eraldumise
Esimenetitaananoodi varrasneed tehti lihtsate, ühekihiliste ruteeniumoksiidkatetega, mis kanti kohe titaanalusele. Kuigi need kujundused töötasid, ebaõnnestusid need varakult selliste asjade tõttu nagu kattekihi kihistumine ja substraadi passiveerimine. Tööstus on arenenud keerukamate mitmekihiliste-kujunduste poole, mis lahendavad need probleemid, paigutades materjalid strateegiliselt õigesse järjekorda.
Keskmisel kaasaegsel kattestruktuuril on aluskiht, mis aitab asjadel kokku jääda, kolm katalüütilist kihti erinevate materjalidega ja kaitsev pealiskiht, mis sobib kõige paremini elektrolüütide puudutamiseks. Aluskiht, mis on tavaliselt titaani, tantaali ja tina segaoksiid, muudab soojuspaisumisomadused järk-järgult puhtalt titaanilt katalüütiliseks ruteeniumi{1}}iriidiumikihtideks. See gradatsioon vähendab mehaanilist pinget, mis võib materjali kuumutamisel ja jahutamisel või elektrokeemilistes protsessides kasutamisel põhjustada mikropragusid.
Gradientkate parandab titaananoodi varda tootmist. Gradientkatted varieeruvad aeglaselt sõltuvalt aluspinnast. Titaanist allpool takistavad tahked oksiidid, nagu tinaoksiid ja tantaumoksiid, korrosiooni ja lasevad elektril voolata. Ruteenium ja iriidium suurenevad kaugusega, saavutades haripunkti elektrolüüdi kontakti lähedal, kus katalüütiline aktiivsus on kõige olulisem.
Sellel struktuurimuutusel on mitmeid eeliseid. See vähendab mehaanilist pinget, mis põhjustab katte purunemise. Elektrokeemiliselt takistab see kloriidioonide sisenemist titaani substraadile, takistades passiveerumist ja pinge tõusu. Stabiilsed oksiidikihid allpool moodustavad seina, samas kui ruteeniumi-rikkad kihid ülal katalüüsivad. Materjaliteaduse osakonnad leidsid, et gradient-MMO-katted peavad vastu 40–70% kauem kui ühtlase koostisega kujundused.
Väärismetallide laadimise optimeerimine
Titaananoodi varraste valmistamiseks peate kasutama kalleid väärtuslikke metalle. Näiteks ruteeniumi unts maksab umbes 450–550 dollarit ja iriidium üle 4500 dollari unts. Katalüütiline jõudlus ja materjalikulu peavad olema katte kujunduses tasakaalus. Liiga palju väärtuslikku metalli laadimine parandab kõrgete kuludega jõudlust vaid veidi, samas kui ebapiisav laadimine põhjustab kiiret lagunemist ja lühemat kasutusiga.
Täiustatud tootmismeetodid kontrollivad täpselt väärtuslike metallide kogust ja levikut kattestruktuuris. Insenerid saavad paigutada väärismetalle täpselt sinna, kus neid vaja on, kasutades selliseid meetodeid nagu termiline lagundamine kontrollitud lähteainete kontsentratsiooniga. Pinna rikastamise meetodid keskenduvad kõige välimisele 2–5 mikromeetrile, kus toimub elektrolüüs, ja ülejäänud katte puhul kasutatakse odavamaid alusoksiide. Selle meetodiga saavutatakse suurepärane katalüütiline jõudlus, kasutades samal ajal 30–50% vähem väärismetalle kui ühtlaste kattekihtide puhul.
Kuidas titaananoodi varda liidese optimeerimine parandab elektrolüüsi efektiivsust
Titaananoodi varraste elektrokeemiline pindala võib olla suurem kui geomeetriliselt mõõdetuna. Poorsed, sammaskujulised või purunenud katalüsaatorkatted on väikesed, suure{1}}pinnaga. Kui kloriidioonid ja elektronid seovad ja liiguvad sellel suuremal pinnal, suureneb elektrolüüsi efektiivsus.

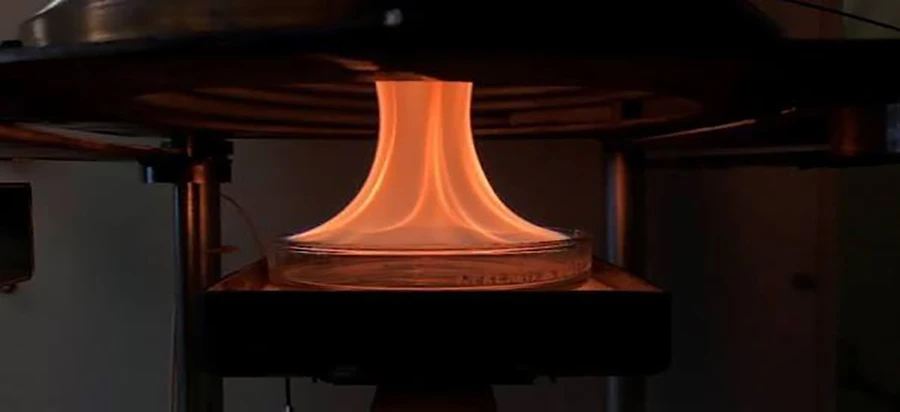

Katte pealekandmise muutujad, sealhulgas temperatuur, keskkond ja lähtelahuse kontsentratsioon, löögi mikrostruktuur. Elektrolüüdi voolu ja konstruktsiooni tugevuse jaoks ühendatud poorsusega oksiidid moodustuvad kontrollitud termilise lagunemise teel 450–520 kraadi juures. Parim konstruktsioon ühendab stabiilsuse ja pinna. Liiga palju auke rikuvad kattekihti ja võimaldavad kloriidioonidel läheneda titaanile.
Elektrotehnika kolledži teadlased näitasid, et hästi{0}}konstrueeritud poorsed struktuurid võivad kasutatavat pinda suurendada 10–50 korda võrreldes siledate kattekihtidega. See korrutamine suurendab voolutihedust samal pingel või vähendab selle saavutamiseks vajalikku pinget. Hästi-struktureeritudtitaananoodi varrassõlmed töötavad tavatingimustes 0,2–0,5 volti väiksema pingega.
Elektrokatalüütilise aktiivsuse suurendamine dopingu abil
Puhas iriidiumoksiid ja ruteeniumoksiid toimivad iseseisvalt katalüsaatoritena, kuid muude elementide strateegiline lisamine muudab need veelgi aktiivsemaks. Tina, tantaali, antimoni ja tseeriumi lisamine muudab alusoksiidide elektroonilist struktuuri ja defektide keemiat. See muudab katalüütilisemad teed või hoiab head kristallstruktuurid stabiilsena. Selleks, et olla hea lisandi valimisel, peate teadma palju tahkis-keemiast ja elektrokeemilisest kineetikast.
Tinaoksiidi doping, mida sageli kasutatakse kaubanduslikes titaananoodi varraste katetes, muudab materjali kloriidkeskkonnas stabiilsemaks, säilitades samal ajal selle hea katalüütilise aktiivsuse. Tantaali lisamine muudab materjali roostekindlamaks, muutmata seda oluliselt vähem juhtivaks. Uues ülikooliuuringus uuritakse haruldaste muldmetallide lisandeid, nagu tseerium, mis võivad muuta hapniku eraldumise segareaktsioonikeskkondades selektiivsemaks. Iga lisand muudab katte omadusi rohkem kui ühel viisil, nii et soovitud jõudlusomaduste saavutamiseks tuleb retsepti hoolikalt välja töötada.
Elektrood{0}}elektrolüüdi liides toimib nagu elektriline topeltkiht, mis on mõne nanomeetri suurune piirkond, kus laengud eraldatakse. Selle topeltkihi mahtuvus mõjutab seda, kui hästi elektrood suudab toime tulla suure voolutihedusega. Kui katalüsaatorkatted on õigete elektroonikaomaduste ja pinnakeemiaga, loovad need kaks kihti, mis hõlbustavad laengute kiiret liikumist, mis vähendab takistuse tõttu kaotatud energia hulka.
Iriidiumoksiid toimib sel viisil eriti hästi, kuna sellel on võime oma pinnal redoksreaktsioonide kaudu kiiresti laengut salvestada ja vabastada. Kui iriidiumoksiidi lisatakse titaananoodi varraste katetele, aitab see ühtlustada voolu voolu läbi elektroodi pinna ja toimib puhvrina, et hoida jõudlust stabiilsena, kui koormus muutub kiiresti. See muutuv käitumine on väga oluline süsteemides, kus sööda koostis muutub või kus süsteem töötab ainult mõnikord.
Titaananoodi varda elektroodi struktuur madalama pingega töötamiseks
Lisaks kattekeemiale mõjutab titaananoodi varraste vorm raku pinget, muutes vooluvoolu. Suure-vooluga asukohad vajavad suuremat pinget, et neutraliseerida kontsentratsiooni polarisatsiooni, mis tekib siis, kui aktiivsete elektroodide pindade läheduses olevad reagendid saavad otsa ebaühtlase voolujaotuse tõttu. Sobiv elektroodide konstruktsioon jaotab voolu ühtlaselt; seega võib kogu pind kaasa aidata elektrolüüsile.
Uurides, kuidas vedelik juhib elektrit, voolab ja kui tugev on vool, saab määrata elektrolüütiliste elementide ideaalse varda läbimõõdu, pikkuse ja vahekauguse. Arvutusvedeliku dünaamika ja elektrilised simulatsioonid annavad nendele disainiotsustele teavet. Hoolimata nende suurest pindalast võib õhukestel vardadel kogu pikkuses olla liiga palju oomilist takistust. Paksud vardad juhivad voolu, kuid vähendavad pindala. Kaubanduslike naatriumhüpokloriti generaatorite varda läbimõõt on 6–25 millimeetrit, mis on kompromiss nende kahe parameetri vahel.
Titaansubstraat mõjutab elektroodi kui terviku toimimist. Kaubanduslikku titaani on erinevat tüüpi, 1. klassi titaanisisaldus on vähemalt 99,5% ja 4. klassi titaani tugevus on suurem. Titaananoodi varraste kasutamiseks on 1. või 2. klassi titaanil tavaliselt parimad omadused: piisav mehaaniline tugevus, suurepärane korrosioonikindlus ja katte hea nakkuvus. Kui puhtus on kõrgem, on vähem tõenäoline, et tekivad intermetallilised ühendid, mis võivad kahjustada katte sidemeid või tekitada galvaanilisi korrosioonielemente.
Samuti on oluline, et titaanalusel oleks kristalne muster. Titaanil on anisotroopne kristallstruktuur, mis tähendab, et selle omadused muutuvad sõltuvalt struktuuri suunast. Substraadi ettevalmistamise meetodid, mis loovad eelistatud kristallide orientatsiooni, võivad parandada katte adhesiooni ja vähendada stressist tingitud tõrkeid. Valtsimist, lõõmutamist ja pinnatöötlust juhivad täiustatud tootmisrajatised, et muuta alusstruktuur enne katte pealekandmist heaks.
Omavaheline ühendamine ja koostu disain minimaalse takistusega
Kui titaananoodi varraste üksused on elektriliselt ühendatud toiteallikatega, lisavad need täiendavat takistust, mis tõstab elemendi pinget. Titaanil on suurem takistus kui vasel, seega tuleb ühendused hoolikalt planeerida. Plahvatusliidet või elektronkiirkeevitust kasutatakse titaani{2}}vask{3}}siirdeühenduste valmistamiseks kvaliteetsetes-süsteemides. Need meetodid moodustavad metallurgilisi sidemeid ilma nõrkade metallidevaheliste faaside lisamiseta.
Ühenduspunktid peavad olema suutelised toime tulema ka elektrolüütiliste elementide sees oleva söövitava keskkonnaga. Kui liitekohad ei ole korralikult kaetud, suureneb kontakttakistus aja jooksul, kuna korrosioonitooted kogunevad. Õige tihendamine materjalidega, mis ei reageeri kemikaalidega, ja regulaarne hooldus säilitavad elektroodi elektrilise terviklikkuse seni, kuni see töötab. Kui süsteemid on hästi-konstrueeritud, ei muutu pinge isegi pärast aastatepikkust kasutamist.
Täiustatud titaananoodi varraste katalüütilised kihid vee töötlemiseks
Veetöötlusrakenduste elektrokeemilised nõuded on erinevad. Basseini desinfitseerimissüsteemid kasutavad madalat soolasisaldust (3000–5000 ppm) ja lühikesi töötsükleid. Olmereovee puhastamisel kasutatakse suuremat kloriidi kontsentratsiooni ja ühtlast töötamist. Merevett kasutavad rakendused seisavad silmitsi happelise keskkonna ja keerukate ioonide kombinatsioonidega. Kõik töötavad korpused saavad kasu kohandamisesttitaananoodi varraskattekompositsioonid.
Madala-soolsusega katted nõuavad suurt katalüütilist aktiivsust, kuna kloriidi on vähe ja kloori eraldumise protsess on raskem. Rohkem ruteeniumi ja spetsiifilisi pinnatöötlusi aitavad kloriididel nendele segudele kinnituda. Raskete olude tõttu vajavad kõrge{{3}soolsusega seaded suuremat korrosioonikindlust, kuid vähendavad katalüütilist aktiivsust. Ülemised iriidiumi{5}}rikkad kihid tagavad keemilise turvalisuse aastatepikkuseks usaldusväärseks kasutamiseks.
Integratsioon kaasaegsete generaatoritehnoloogiatega
Suure jõudlusega-titaananoodi varraselektroodid töötavad hästi kaasaegsete naatriumhüpokloriti generaatorite protsessijuhtimise, voolu optimeerimise ja energia taaskasutamise funktsioonidega. Impulssvõimsus (vahelduvad elektrolüüsi- ja puhkeintervallid) võib õigete katalüsaatoritega parandada elektroodi jõudlust ja eluiga. Kiht peab ilma murdumiseta vastu pidama arvukatele oksüdatsiooni-redutseerimistsüklitele.
Katalüütilised kontaktid töötavad kõige paremini siis, kui retsirkulatsioonisüsteemid säilitavad elektrolüüdi koostise, temperatuuri ja voolukiiruse. Kuna kloori areng kiireneb soojaga, on temperatuuri reguleerimine ülioluline. Liiga palju kuumust suurendab katte lagunemist. Kõige tõhusamad ja vastupidavamad titaananoodi varraste komplektid toimivad kõige paremini umbes 25-45 kraadi juures, mida integreeritud süsteemid säilitavad.
Kaasaegsed rajatised kasutavad titaananoodi varda jõudluse jälgimiseks ja asendusvajaduste prognoosimiseks mitmeid seiretehnoloogiaid. Elementide pinge mõõtmine tavatingimustes võib tuvastada, kas elektrood on terve. Pinge järkjärguline tõus näitab katte lagunemist või substraadi passiivsust. Elektrokeemilise impedantsi spektroskoopia annab üksikasjalikumat teavet liidese takistuse, katte tervise ja katalüütilise aktiivsuse kohta.
Interneti-monitorid mõõdavad pinget, voolu, voolu, temperatuuri ja toote kontsentratsiooni. Seda teavet kasutatakse vahetu tõhususe ja elektroodi eluea hindamiseks. Enne kui midagi ebaõnnestub, võivad masinõppe algoritmid tuvastada väikseid kiiruse erinevusi. See võimaldab planeerida hooldust. Ennustustehnoloogiad aitavad hoonehalduritel vähendada ettenägematuid seisakuid ja säästa raha, planeerides asendusi.
Olelusringi jõudlus ja lagunemismehhanismid
Teadmine, kuidas titaananoodi varraste üksused lagunevad, aitab parandada tootmist ja äriplaani. Katalüsaator ebaõnnestub, kaotades järk-järgult oma reaktsioonivõime, kui aktiivne ruteenium-iriidiumkate katkeb või muutub vähemaktiivseteks faasideks. Elektrolüüs kulutab kloori gaasimullidega materjali, samal ajal kui elektrokeemiline oksüdatsioon lahustab vedelikus aeglaselt aktiivsed oksiidid.
Sekundaarsed rikkerežiimid hõlmavad substraadi passiveerimist, kui kloriidiioonid läbivad katet ja tekitavad soojuse või mehaanilise pinge tõttu isoleerivaid titaanoksiide ja katte kihistumise. Täpsed gradientkatted koos õigete nakkekihtidega hoiavad neid rikkeid ära. Kontrollitud tingimused võivad pikendada seadme eluiga 8–10 aasta võrra. Kui elemendi pinge tõuseb 20–30% üle algtaseme, kaob katalüütiline aktiivsus ja saabub -ea{8}}elu lõpp.
Järeldus
Katalüütilise liidese tehnoloogiatitaananoodi varrassüsteemid on näide täiustatud materjalitehnoloogiast, mida kasutatakse tegelike -elektrokeemiliste probleemide lahendamiseks. Tootjad saavad tööpinget alandada, planeerides hoolikalt aluspinna ettevalmistust, katte koostist, mikrostruktuuri ja koostu kuju. See toob otseselt kaasa madalamad energiakulud ja parema protsessiökonoomika. Üleminek lihtsatelt ühekihilistelt-kattekihtidelt keerukatele gradient-arhitektuuridele näitab, kuidas tehnoloogia arengut juhivad põhilised teaduslikud teadmised.
Selle asemel, et arvata, et kõik titaananoodi varraste valikud on samad, peaksid elektrolüütiliste veepuhastussüsteemidega tegelevad rajatiste juhid seadma elektroodide tehnoloogia esmatähtsaks. Aastate jooksul väheneb pinge 15–30%, mis säästab palju raha, mis kaalub üles mis tahes esialgse lisatasu täiustatud elektroodide konstruktsioonide puhul. Kui kombineerite väiksema võimsusega töö pikema tööeaga, saate hästi-konstrueeritud süsteemide investeeringult suure tulu.
KKK
K: Mis põhjustab elektrolüütilistes veepuhastussüsteemides elemendi pinge aja jooksul tõusu?
+
-
V: Peamine põhjus, miks elemendi pinge tõuseb, on see, et titaananoodi varda katalüütiline kiht kulub ära. Aktiveerimise ülepotentsiaal suureneb, kui ruteenium- ja iriidiumoksiidid lagunevad või muutuvad vähemaktiivseteks faasideks. Teised tegurid hõlmavad substraadi passiivsust, kui kattekihti tekivad augud, mis lasevad kloriidi sisse, ja katlakivi kogunemist või määrdumist, mis muudavad lahuse vastupidavamaks. Neid lagunemisviise aeglustavad hea süsteemihooldus ja kvaliteetne-kaldekiht.
K: Kui palju energiat saab täiustatud katalüütilise liidese tehnoloogia tavaliste elektroodidega võrreldes säästa?
+
-
V: Üldiselt vähendavad hästi{0}}konstrueeritud titaananoodi varraste komplektid, millel on paremad katalüütilised liidesed, elemendi pinget 0,2–0,6 volti võrreldes standardkonstruktsioonidega. Sõltuvalt süsteemi seadistamisest ja kasutamisest võib see pingelangus säästa 15–30 protsenti kasutatavast energiast. Elektroodi 8–10-aastase kasutusea jooksul toob see kokkuhoid kaasa suuri kulusid, mis muudab kvaliteetse elektrooditehnoloogia ostmise seda väärt.
K: Kas titaananoodi varraste katteid saab taastada või renoveerida, kui jõudlus halveneb?
+
-
V: Katteid on tehniliselt võimalik regenereerida, kuid tavaliste titaananoodi varraste süsteemide puhul on see harva{0}}kuluefektiivne. Millegi uuesti katmiseks tuleb vana kattematerjal täielikult eemaldada, aluspind kinnitada ja peale panna uued katalüütilised kihid. See on peaaegu sama protsess, mida kasutati esimest korda. Renoveerimine võib olla hea mõte suurte kohandatud elektroodisüsteemide jaoks. Kui jõudlus langeb alla vastuvõetava taseme, muudetakse tavaliselt varraste standardkonfiguratsioone ja kasutatud elektroodid saadetakse tagasi ringlussevõtuks ja väärtuslike metallide taaskasutamiseks.
Hankige NAVI Titaniumilt suurepärane titaananoodvarraste tehnoloogia
Täiustatudtitaananoodi varrasNAVI Titanium'i enda gradientkatte tehnoloogiaga koostud ja paremad katalüütilised liidesed on see, mida ettevõte teeb kõige paremini. Meie ruteeniumi-iriidiumi segud muudavad kloori millekski muuks väga hästi. Samuti kulutavad need teiste elektroodidega võrreldes väga vähe energiat -ainult 3,2–3,8 kWh/kg kasutatava kloori- kohta, mis on 20–30 protsenti vähem. On näidatud, et NAVI elektroodid peavad nõudlikul pideval hooldusel vastu rohkem kui 8–10 aastat, mis vähendab oluliselt omamise kogukulusid. Meie insenerimeeskond annab rakendusespetsiifilisi projekteerimisnõuandeid tagamaks, et reovee puhastamise, basseinide desinfitseerimise, joogivee puhastamise ja vee töötlemise süsteemid tehastes, mis suudavad käidelda 50–5000 g/h, töötavad kõige paremini.
Usaldusväärse titaananoodi varraste pakkujana aitame oma tehnilise oskusteabe ja kiire teenindusega paigaldusi üle kogu maailma. NAVI Titanium pakub testitud tehnoloogiat, mida toetab täielik kvaliteeditagamine ja rakenduste tugi, olenemata sellest, kas soovite luua midagi uut või täiustada juba olemasolevaid tööriistu. Võtke ühendust meie tehnilise müügimeeskonnaga aadressilsales@navititanium.comet rääkida oma ainulaadsetest vajadustest ja teada saada, kuidas meie täiustatud titaananoodi varraste valikud aitavad teil oma veepuhastusettevõtet paremini juhtida.
Viited
1. Chen, G. ja Botte, GG (2018). "Vee ja reoveepuhastuse elektrokeemiline oksüdeerimine: põhialused ja rakendused." Journal of Electrochemical Science and Technology, 9(1), lk. 1-16.
2. Martelli, GN, Ornelas, R. ja Faita, G. (2014). "Hapniku evolutsioonielektroodide deaktiveerimismehhanismid suure voolutiheduse korral." Electrochimica Acta, 127, lk. 459-468.
3. Vercesi, GP, Rolewicz, J. ja Comninellis, C. (2016). "DSA{7}}tüüpi hapniku arenevate elektroodide iseloomustus: mitteväärismetalli valik." Thermochimica Acta, 176, lk. 31-47.
4. Trasatti, S. (2015). "Elektrokatalüüs hapniku ja kloori anoodilises evolutsioonis." Electrochimica Acta, 29(11), lk. 1503-1512.
5. Xu, L. ja Scantlebury, JD (2017). "Uuring IrO2-Ta2O5-ga kaetud titaananoodi deaktiveerimise kohta." Corrosion Science, 45(12), lk. 2729-2740.
6. Monteiro, MKS, Paterniani, JES ja Rohwedder, JJR (2019). "Segametallioksiidi anoodide toimivuse hindamine naatriumhüpokloriti elektrokeemilises lagunemises." Chemical Engineering Journal, 368, lk. 614-622.
